F901高精度TDR網絡診斷

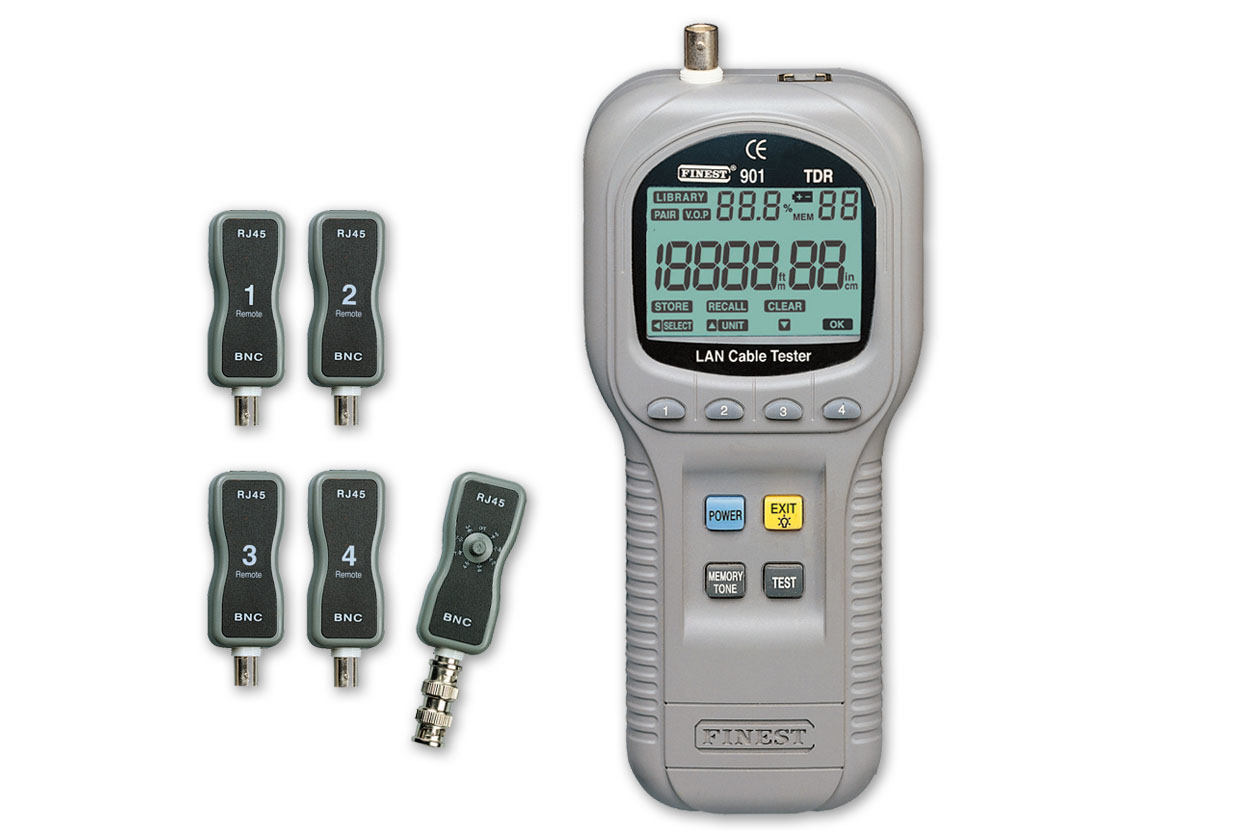

FINEST-F901這款精密的TDR(固態時域反射)電纜測試儀是利用固態時域反射技術(脈沖波回響式)原理來測量電纜長度，查找測試點到斷點或短路點的距離，F(xiàn)901經濟易用，具備許多價格昂貴的高端儀器才有的功能。

F901自動匹配輸出阻抗(25,50,75,100,125,150Ω)，適用于電力電纜、同軸電纜、電話線、電視線和網絡電纜等綜合布線的應用。用戶只需通過按鍵操作，便可選擇匹配的電纜類型，調整測量電纜的VOP傳播速率值(VOP值直接關系到測量結果的準確與否)，可自行設定長度顯示單位。

F901內置39組標準電纜的VOP數據庫，具有20個記憶單元，用戶可自定義模式測試和存儲20組電纜的VOP值。

F901內置過壓安全保護(最高電壓250V有效值，可有效防止儀器的意外損壞)和在線電壓監測功能，當測試電纜的在線電壓超過6.5V，儀器LCD會顯示過壓標識”O(jiān)UCH” 并且終止測試。

F901測量速度特別快，適用于布線工程安裝的現場測試，能夠快速測試屏蔽和非屏蔽網絡電纜，迅速識別并以數位顯示出五種線路故障：短路、開路、反接、交叉、串繞，配合使用RJ45適配器，使用起來非常方便。

F901具有螺紋ABS外殼(防滑)，具有防塵、防濺水功能(達到IP42標準)，使用4個AA電池(NEDA 15A 或NR 6)，電池裝于后部電池倉內，易于更換。

F901是一款經濟型、易于使用的高精度TDR電纜長度測量、網絡診斷、斷路點及短路點故障定位儀，量程達600米，工作穩定可靠，兼容電話線、網絡線、同軸電纜及綜合布線電力電纜等的應用。不同于市面上大多數類似產品的是，長度測量F901可以達到<1%的精確度，為同級別手持式TDR儀器的最高標準。如果不考慮線纜認證、通訊信號類的測試，F(xiàn)901為中小布線工程的最佳測試儀器選擇。一機在手，可以解決所有網絡綜合布線的連接測試及驗收問題。大量的客戶案例，已經應用于眾多綜合布線工程和安裝測試的領域。

產品特點
超大LCD背光顯示；
準確度到5cm，最大測量長度達600米；
故障線路識別: 短路、開路、反接、交叉、串繞；
配置4個遠端識別器(#1為標準配件，#2,3,4為可選配件)；
自動輸出阻抗控制、自動量程、自動歸零、自動調整靈敏度；
兼容多種電纜類型，只需設置待測電纜的傳播速率V.O.P值；
用戶友好菜單界面設計，易于設置和操作；
現場測量刻度轉換功能(米值和英制)；
快速查找樣本電纜的V.O.P值；
20組用戶自定義存儲記憶單元；
內置39組標準電纜數據庫；
音頻發生器(810~1100Hz,5Vp-p振蕩信號)；
250V過壓安全保護，在線電壓監測；
CE認證。
用對象 同軸電纜、屏蔽電纜、雙絞線、多股線、
電力電纜、綜合布線電纜等
測量量程 取決于測量電纜的V.O.P值，600米 @V.O.P=66.0%
網路映射最大量程 150米
量程選擇 自動量程控制
分辨力 5cm
準確度 ±(1%讀數+10cm)
盲區 5m
輸出阻抗 25, 50, 75, 100, 125 或 150Ω
阻抗選擇 自動輸出阻抗控制
VOP值 1.0% 到99.9%可調
內置數據庫 39組標準電纜
記憶單元 20組用戶自定義電纜類型
電纜接頭 BNC & RJ45
在線電壓探測 6.5V(超出會提示過壓” OUCH”和終止測試)
過壓保護 250V有效值 (通過BNC接頭)
顯示 圖標類型7段LCD， 帶背光 (1分鐘無操作自動關閉)
防塵防水 IP42
電池型號 4個1.5V (AA , LR6)
電池壽命 約5,000次測試
工作溫度 -18℃ 到 60℃
存儲溫度 -20℃ 到70℃
相對濕度 85 % 在 35℃
外形尺寸 235H x 100W x 44D mm
重量 約450克
過壓保護標準 EN 60950 : 1999 章節. 2.3, (通訊網絡過壓保護標準)
安規標準 符合IEC1010-1: 2001
EMC EN 61326 : 1997+ A1 : 1998 / CE 認證
