固定式紅外線測溫儀 高溫計 選型規格

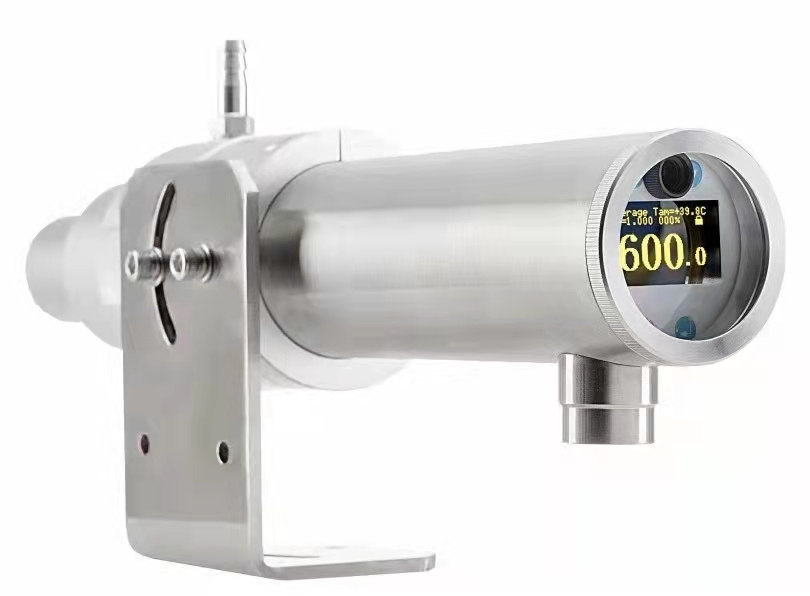

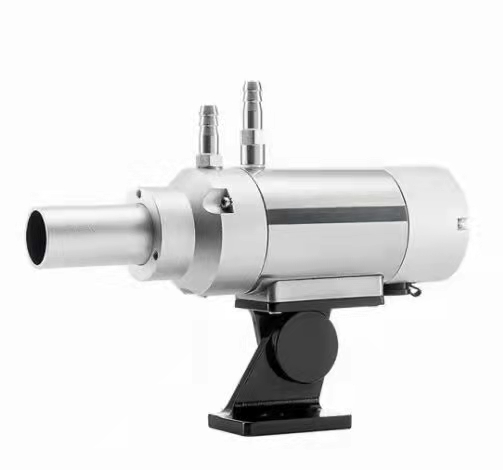

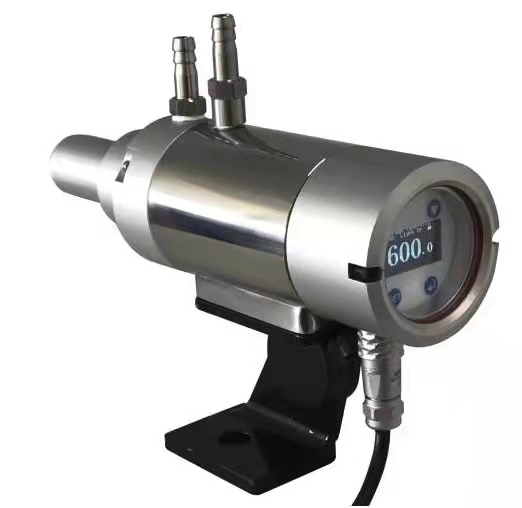

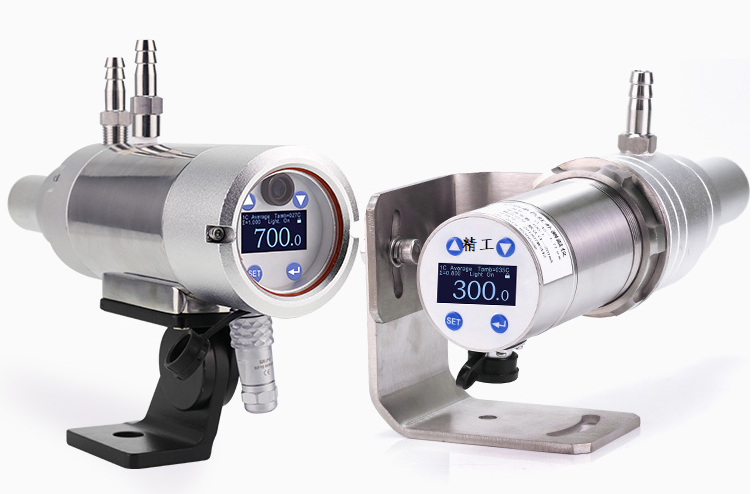

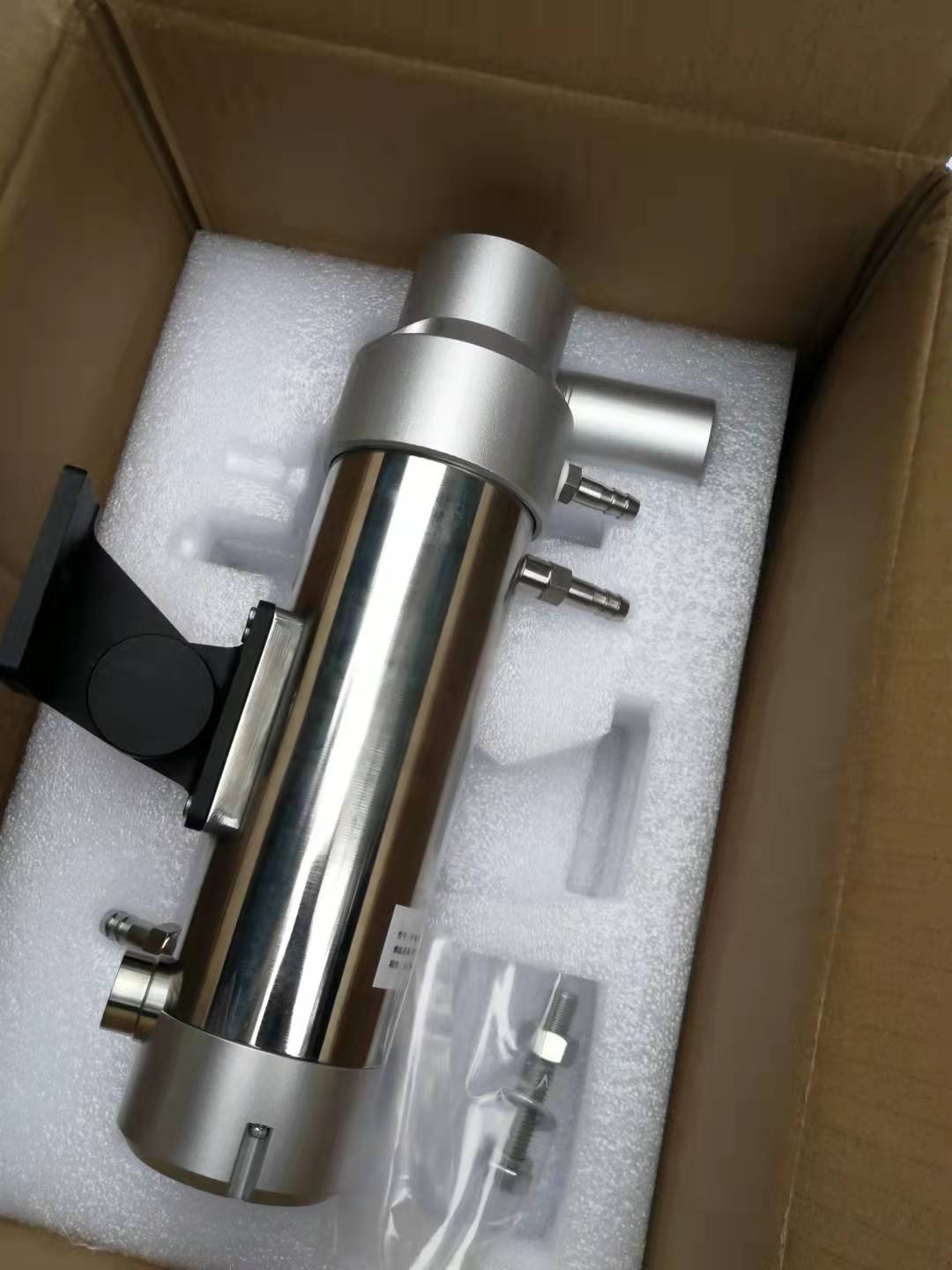

RF-4A-XX紅外線測溫儀（又稱比色高溫計），RF-4A-XX是一款高性能、智能化的雙色紅外測溫儀。紅外線測溫儀具有堅固的外形，采用304不銹鋼機芯，可選裝帶吹掃和冷卻功能的304不銹鋼防護套。紅外線測溫儀使用手動可調焦鏡頭，消色差組合透鏡，高可靠性電路設計（低溫漂、全數字化測量設計方案、高集成度SOC芯片應用、可視化OLED操作界面）和軟件設計（環境溫度的補償、實時信號處理、異常信號的處理、各種應用環境軟件代碼的不斷優化）。使RF-4A-XX系列雙色測溫儀可滿足各種苛刻工業現場和精確溫度控制的使用需求。
RF-4A-XX系列雙色測溫儀通過測量?jī)蓚€(gè)不同波長能量的比值來確定物體的溫度，先進的軟、硬件設計，紅外線測溫儀可滿足在水汽、灰塵、目標大小變化、部分被遮擋、發射率變化等環境中，即使檢測信號衰減95%，也不會對測溫結果有任何影響。
紅外線測溫儀它除了適用于一般工業場合的溫度測量外，也適用于遠距離測量小目標、發射率易變化的材料以及有強烈衰減的場合精確溫度的測量。
RF-4A-XX系列雙色紅外測溫儀可應用于中、高溫2000℃以下雙色測溫需求，如：線棒材、熱軋板、鍛造、鑄造、水泥窯、熱處理、感應加熱、單晶硅和多晶硅等各種工業場合溫度的測量。也可以應用于真空爐、石墨爐、高溫爐等超高溫3000℃以下雙色測溫的應用，并具有較高的穩定性。
產品特點
紅外線測溫儀測溫范圍覆蓋250℃～3000℃
紅外線測溫儀測溫精度0.5%,重復精度為2℃，分辨率0.1℃
紅外線測溫儀響應時間5ms～99.99s可調
紅外線測溫儀采用手動可調焦鏡頭，標準焦距0.35m至無窮遠，近焦距0.2m～0.5m可調
紅外線測溫儀對探測器采用PID恒溫控制，自帶全量程溫度補償，避免了環境溫度對測量精度的影響
紅外線測溫儀兼具雙色和單色測溫功能
紅外線測溫儀采用高亮度綠色LED光源或目鏡，清晰顯示被測目標的位置及大小
紅外線測溫儀具有雙色模式下，有鏡頭臟檢測功能
紅外線測溫儀采用工業級OLED屏為顯示界面，人機界面友好
紅外線測溫儀智能的外設接口：2路獨立的模擬量輸出、2路報警輸出、1路電平輸出以及1路RS485通訊接口。
紅外線測溫儀具有軟硬件等抗干擾設計提高系統穩定性，可抗2500VDC脈沖群干擾
紅外線測溫儀有抗氧化測量功能，測量時不受氧化物的影響
紅外線測溫儀最多支持多通道紅外測溫儀總線級聯，通過PC實現網絡化控制
技術參數
RF-4A-X 紅外線測溫儀
|
型號 |
RF-4A-16 |
RF-4A-18 |
RF-4A-25 |
RF-4A-30 |
|
|
測溫范圍 |
600℃～1600℃ |
600℃～1800℃ |
700℃～2500℃ |
700℃～3000℃ |
|
|
探測器 |
Si/Si（疊層硅） |
||||
|
單色工作波長 |
1.08μm |
||||
|
比色工作波長 |
波長1：（0.7～1.08）μm；波長 2：1.08μm |
||||
|
主要應用 |
熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體、真空爐、多晶硅、單晶硅 |
高溫爐、石墨爐、真空爐、半導體 |
|||
|
距離系數 |
60：1 |
標準100：1， 60：1需定制 |
200：1 |
||
|
測量距離 |
標準焦距：0.35m至無窮遠可調；近焦距：0.2m～0.5m |
||||
|
測量精度 |
±0.5%T（T為測量溫度值） |
||||
|
分辨率 |
0.1℃ |
||||
|
重復精度 |
±2℃ |
||||
|
單色系數 |
0.100～1.100，步距0.001可調。 |
||||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
||||
|
響應時間 |
最快5ms，5ms-99.99s可調節 |
||||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
||||
|
輸出 |
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換）， 輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
||||
|
第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
|||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
|||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
|||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
||||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
||||
|
預熱時間 |
內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償， 測溫精度幾乎不受環境溫度的影響。 |
||||
|
瞄準方式 |
可見高亮度綠燈或目鏡瞄準，2選1 |
||||
|
接口 |
進口密封插頭和12芯高溫屏蔽電纜 |
||||
|
使用環境 |
不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-20℃～+200℃，冷卻水壓力為0.2MPa，流量為2L/min |
||||
|
防護等級 |
IP65 |
||||
|
型號 |
RF-4A-12A |
RF-4A-14A |
RF-4A-20A |
RF-4A-25A |
|
測溫范圍 |
250℃～1200℃ |
350℃～1400℃，下限溫度也可以延伸到300℃ |
400℃～2000℃ |
450℃～2500℃ |
|
探測器 |
InGaAs/InGaAs（疊層銦鎵砷） |
|||
|
單色工作波長 |
1.7μm |
|||
|
比色工作波長 |
波長1：（0.9～1.7）μm 波長 2：1.7μm |
波長1：（1.25～1.7）μm 波長 2：1.7μm |
||
|
主要應用 |
有色金屬加工、鍍鋅線、低發射率材料溫度測量（鋁、銅、鋅等） |
熱軋、線棒材、有色金屬加工、感應加熱、 鍍鋅線 |
激光加熱或真空爐 |
|
|
距離系數 |
30：1 |
60：1 |
100：1 |
200：1 |
|
測量距離 |
標準焦距：0.35m至無窮遠可調，近焦距：0.15m～0.5m |
|||
|
測量精度 |
±0.5%T（T為測量溫度值） |
|||
|
分辨率 |
0.1℃ |
|||
|
重復精度 |
±2℃ |
|||
|
單色系數 |
0.100～1.100，步距0.001可調。 |
|||
|
雙色系數 |
0.850～1.150，步距0.001可調。 |
|||
|
響應時間 |
最快5ms，5ms-99.99s可調節 |
|||
|
信號處理 |
峰值、谷值、平均值，環境溫度過高過低報警，單色、雙色可切換，掉電保護等功能 |
|||
|
輸出 |
第一組多種模擬量輸出（4mA～20mA，0mA～20mA，0V～5V，0V～10V可切換）， 輸出分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
|||
|
第二組模擬量輸出4mA～20mA，分辨率16bit，精確到0.1℃，電流環輸出最大負載600Ω |
||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制， 導通電阻≤2Ω，最大允許電壓AC42V或DC60V，最大允許電流120mA，響應時間2ms |
||||
|
PNP電平輸出（輸出電流100mA，帶過載保護） |
||||
|
RS485輸出，可實現參數修改，數據記錄和查詢等功能 |
||||
|
顯示方式 |
采用工業級自發光OLED顯示屏 |
|||
|
供電電源 |
DC（20～30）V，帶過壓、過流、短路保護，功耗：5W（24V@200mA） 內置EMI濾波器，可抗2500VDC脈沖群的干擾。 |
|||
|
預熱時間 |
內置40℃恒溫加熱器，通電10min后測溫。內置全程溫度補償，測溫精度幾乎不受環境溫度的影響。 |
|||
|
瞄準方式 |
可見高亮度綠燈或目鏡瞄準，2選1 |
|||
|
接口 |
采用全密封插頭和12芯高溫屏蔽電纜 |
|||
|
使用環境 |
不帶水冷：-20℃～+60℃，吹掃壓力為0.1MPa，流量為6L/ min 帶水冷：-20℃～+120℃，冷卻水壓力為0.2MPa，流量為2L/min |
|||
|
防護等級 |
IP65 |
|||
信號接線表
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
白 |
黑 |
粉紅 |
深藍色 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
+24V |
0V |
多種方式 模擬量 |
(4～20) mA |
輸出信號地線 |
PNP 輸出 |
COMH |
NOH |
COML |
NOL |
A |
B |
|
電源輸入 |
模擬量輸出 |
上限報警輸出 |
下限報警輸出 |
RS485通訊接口 |
|||||||
多種方式模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選，默認為（4～20）mA
。PNP輸出為臟鏡頭報警輸出。模擬量輸出與電源輸入相互隔離，RS485通訊接 口與電源輸入隔離。
紅外測溫儀分類
紅外測溫儀通過物體發出的紅外輻射能量大小來確定物體的溫度。理論上講，任何高于絕對零度的物體都能發出紅外輻射能量。紅外測溫儀按測量波長的多少可分為單色紅外測溫儀、雙色紅外測溫儀、多色紅外測溫儀。
紅外測溫儀原理
單色紅外測溫儀原理
目前市場上的單色紅外測溫儀，多為窄波段紅外測溫儀。它的測溫原理是通過物體某一狹窄波長范圍內發生的輻射能量，來決定溫度的大小。紅外測溫儀測量的是一個區域內的平均溫度，測量值受發射率、鏡頭的污染以及背景輻射的影響。
紅外線測溫儀物體發出輻射能量的大小與發射率有一定關系。發射率越大，物體發出的紅外線能量越大。物體的發射率與物體表面的狀態有一定關系，表面的粗糙度、亮暗程度、不同材質都會影響發射率。所以在使用單色紅外測溫儀時，常會有一張不同材質的發射率表。
紅外測溫儀原理
比色測溫儀又稱雙色測溫儀。它是利用鄰近通道兩個波段紅外輻射能量的比值來決定溫度
的大小。比值與溫度的關系是線性的，這是由探測器的性能決定的。
雙色測溫儀能夠消除水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影
響，雙色測溫儀測量絕大數灰體材料時不需要修正雙色系數，雙色測溫儀測量一個區域內最高溫度的平均值。
PLUSFO公司研發生產的雙色紅外測溫儀可以克服嚴重水汽、灰塵、檢測目標大小變化、部分被遮擋、發射率變化等的影響，即使檢測信號衰減95%，也不會對測溫結果有任何影響。獨特的軟件算法，可以克服氧化層的影響。軟硬件設計，適用于百萬倍動態信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。
雙色測溫儀與單色測溫儀比較的優勢
雙色紅外測溫不會隨物體表面的狀態而變化（表面粗糙度不一樣、或表面的化學狀態不一樣），不會影響測溫的準確性，而單色測溫儀就會有影響。
PLUSFO公司生產的紅外測溫儀的光學部分如玻璃，在使用一段時間后會留下一些灰塵，空氣中有水、氣、油等，都會使發射率系數降低，所以單色測溫儀在此時測量溫度會降低。雙色測溫儀是通過測量物體在特定的兩個波段范圍內的比值，當出現灰塵、水汽等，所測得的兩個波段范圍內的信號同時下降，相除以后，比值不變。但這并不指使用雙色測溫儀就不需要進行維護，灰塵、水汽等太臟時，仍需擦拭玻璃。
單色紅外測溫儀不能測量比視場范圍小的物體。當目標不能充滿視場時，會使測量溫度低
雙色測溫儀能測量比視場范圍小的物體。
適用場合
單色模式適用場合
被測物測量面積較大（完全能夠充滿目標視場）、表面較平整（不彎曲）、與測量方向小于30度、被測物體 表面理化狀態穩定(非處于氧化、氣化、液化過程之中) 、光學通道少灰塵和沒有阻擋與衰減等場合下物體溫度的測量。
雙色模式適用場合
測量現場多灰塵、水汽和霧氣，測量距離遠和近的變化，測量小目標，物體局部被遮擋等場合，以及需要免維護的場合。雙色模式允許安裝角度與測量方向小于45度。當背景溫度比被測溫度更高時，不適用于選擇雙色模式，應選擇單色模式。
