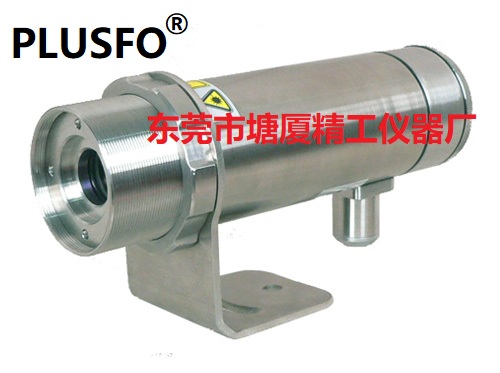

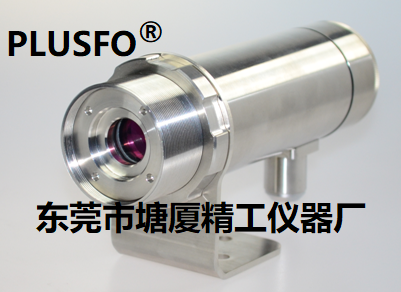

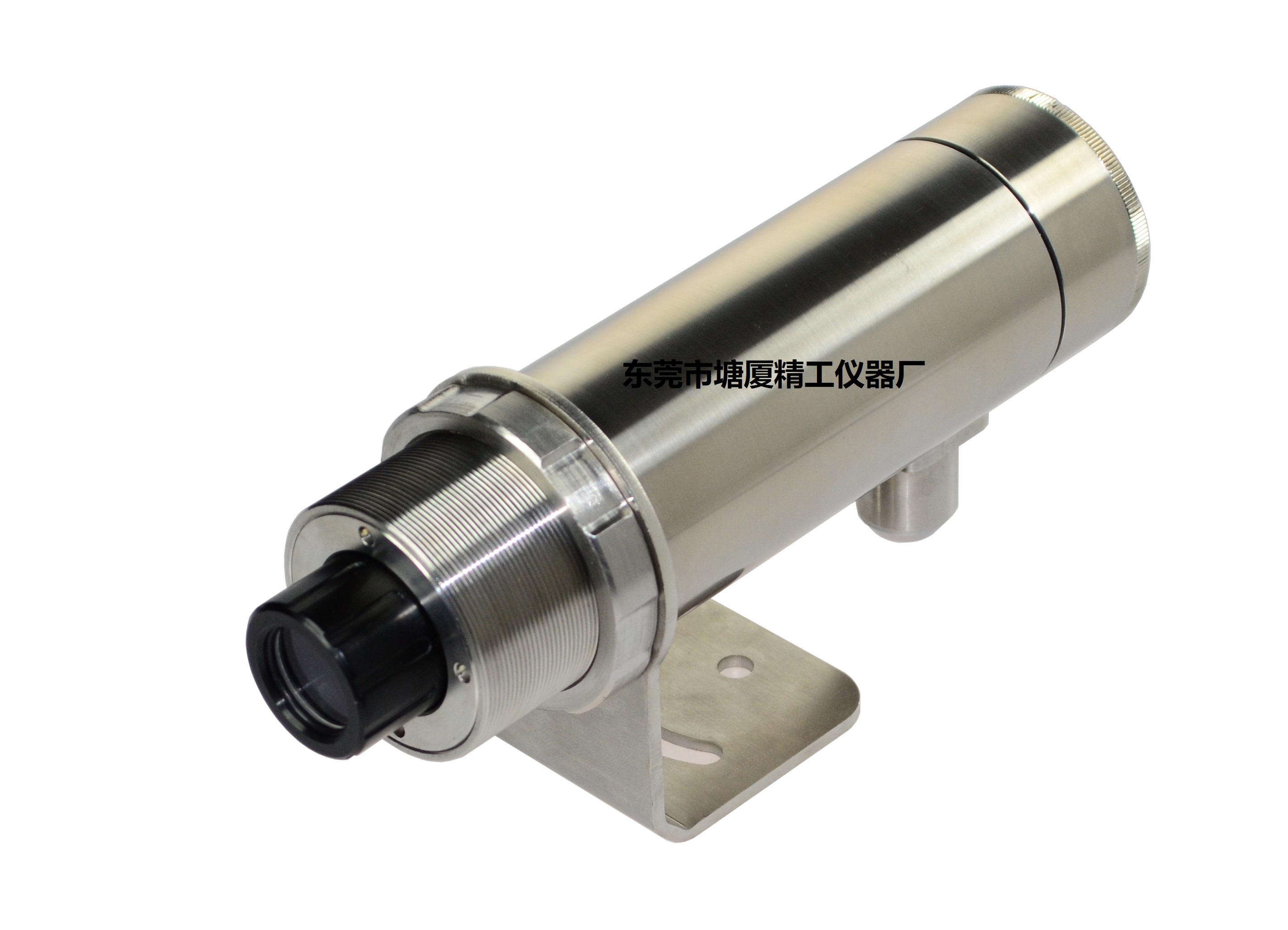

MARS-S-7018紅外單色測溫儀
RS-E單色測溫儀具有堅固的外形，采用不銹鋼機芯（機芯直徑僅為50mm）,密封部件采用耐高溫橡膠，防護等級IP65，適用于工業場合。軟硬件設計，適用于一百萬倍信號的處理，可以滿足用戶對儀器精度、重復性、等各方面的要求。它可廣泛應用于熱處理、鑄造、水泥窯、感應加熱，單晶硅和多晶硅等各種工業場合溫度的測量。
產品特點
測溫范圍覆蓋100℃～2000℃
測溫精度可達0.5%，重復精度為2℃，溫度分辨率0.1℃
響應時間5ms～99.99s可調
采用可調焦鏡頭，測量距離0.35m至無窮遠
高亮度綠色LED光源或目鏡瞄準，清晰顯示被測目標的位置及大小
對探測器采用環境溫度補償，消除環境溫度對測量溫度的影響
采用工業級OLED屏為顯示界面，人機界面友好
豐富的外設接口：可編程模擬量輸出、報警輸出、 RS485輸出
軟硬件看門狗，硬件EMI濾波等設計提高系統穩定性
可抗2500VDC脈沖群干擾
最多支持26臺測溫儀總線級聯，通過PC實現網絡化控制
技術參數
| 型號 |
MARS -S-6016 |
MARS -S-7018 |
MARS -S-6020 |
MARS -G-3014 |
MARS -G-3520 |
MARS -G-1007 |
| 測溫范圍（℃） | 600～1600 | 700～1800 | 600～2000 | 300～1400 | 350～2000 | 100～700 |
| 探測器 | Si(硅光電池) | InGaAs(銦鎵砷) |
InGaAs（擴展型 銦鎵砷） |
|||
| 工作波長 | （0.85～1.1）μm | （1.45～1.7）μm | （2.0～2.6）um | |||
| 主要應用 |
熱軋、金屬鍛造、鑄造、 感應加熱、玻璃、水泥窯、半導體 |
熱軋、鍍鋅線、 有色金屬加工、退火爐 |
有色金屬加工、感應 加熱、涂層 |
|||
| 距離系數 | 100：1 | 100：1或200:1 | 100：1或200：1 | 100：1 | ||
| 測量距離 | 0.35m至無窮遠可調 | |||||
| 測量精度 | ±0.5%tm℃（tm為測溫范圍上限值） | |||||
| 溫度分辨率 | 0.1℃ | |||||
| 重復精度 | ±2℃ | |||||
| 單色系數 | 0.100～1.000，步距0.001可調 | |||||
| 響應時間 | 5ms～99.99s，可以調節 | |||||
| 信號處理 | 峰值、谷值、平均值，環境溫度過高過低報警，掉電保護等功能 | |||||
| 輸出 |
多種模擬量輸出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可選）， 分辨率0.1℃，電流環輸出最大負載600Ω，電壓輸出允許電流10mA |
|||||
|
報警輸出：上限、下限報警，采用光耦繼電器使用壽命無限制，導通電阻 |
||||||
| RS485輸出，可實現參數修改，數據記錄和查詢等功能 | ||||||
| 顯示方式 | 采用自發光工業級OLED顯示屏 | |||||
| 供電電源 |
DC（20～30）V，功耗：2.5W（24V@100mA），帶過壓、過流、短路保護， 內置EMI濾波器、可抗2500VDC脈沖群的干擾。 |
|||||
| 預熱時間 | 可選內置恒溫加熱器，通電10min后測溫 | |||||
| 瞄準方式 | 內置可見高亮度綠燈或目鏡瞄準 | |||||
| 接口 | 采用全密封插頭 | |||||
| 使用環境 | -30℃～+55℃，不帶水冷；-30℃～+120℃，帶水冷 | |||||
| 防護等級 | IP65 | |||||
接線表
（1）MARS-01（或01省略）簡化版輸出
|
紅 |
綠 |
黃 |
黑 |
銀 |
|
1 |
2 |
3 |
4 |
5 |
|
+24V |
0V |
Analog+ |
Analog- |
Shield |
|
電源輸入 |
模擬量輸出 |
屏蔽層 |
||
（2）MARS-02標準版輸出
|
棕 |
紅 |
橙 |
黃 |
綠 |
藍 |
紫 |
灰 |
黑 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
+24V |
0V |
Analog+ |
Analog- |
RS485+ |
RS485- |
COM |
NO |
Shield |
|
電源輸入 |
模擬量輸出 |
RS485通訊 |
報警輸出 |
屏蔽層 |
||||
模擬量輸出為：（4～20）mA、（0～20）mA、（0～5）V、（0～10）V可選。默認為（4～20）mA輸出。模擬輸出與電源輸入相互隔離。RS485通訊與電源輸入相互隔離。
