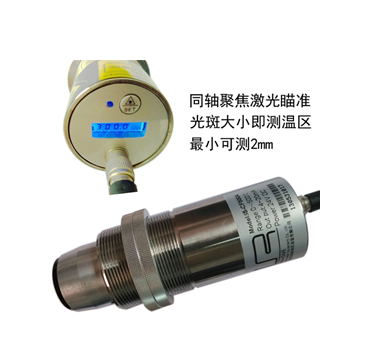

WFD-600RF-W WFD-600RF-L 紅外線測溫儀LQS高溫計庫號M401183
一、概述
熱風爐紅外測溫儀是一種智能化非接觸式儀表。它適用于加熱爐、熱風爐拱頂和風道的溫度測量， 通過被測物體的紅外輻射能量來確定物體的溫度。 儀表顯示性能穩定、 響應速度快、
操作簡單、安裝與調整方便，是理想的非接觸式測溫儀。
二、主要特點
2．具有實時值、平均值、峰值和自動環境溫度補償。
3．多種系統組成方案，適應不同現場的需要。
4．探測部分加有防結霧窗口，避免紅外能量衰減。
5．探測部分加有不銹鋼閥門，便于用戶封閉爐體、維護紅外探頭和清潔窗口。
6．*的調角和機械部件，可方便地校正因窺視孔位置形變引起的瞄準偏移。
7．紅外測溫探頭工作在短波段，對窗口污染有的適應性，窗口透過率降低 36%，測溫示值僅降低4%。
三、技術指標
1．測量范圍：700~1500℃（用戶在此溫度范圍內選擇溫度段）
2．標定精度：±1%（測量溫度的上限） （黑體標定）
3．重 復 性：±0.5%±1 ℃ （測量溫度的上限） （黑體標定）
4．距離系數：L/D=100 L—探頭到目標距離，D—測斑直徑（成象物距L=1500mm）
5．工作波段：0.7~1.0μm（或1.0~1.7μm）
6．響應時間：1秒（根據現場條件可調整）
7．發 射 率：0.1~1.0（連續可調）
8．溫度分辨率：1℃
9．顯 示 值：4位LED 發光數碼管顯示有平均值、峰值、實時值等三種顯示方式
10．使用環境：溫度≤70℃；濕度≤85%RH
11．供電電源：~220V±10%、50HZ、20W
四、工作原理與結構特征
1．輻射測溫原理：
根據普郎克公式，溫度為T（K）的物體所輻射的波長為λ的輻射能量：
公式中：W（λT）— 為黑體單位面積在溫度T 時，在λ波長處的輻射能量，W/m2.μm ε（λT）— 物體的發射率
C1 — *輻射常數 C1=3.7418×10-16W.m2
C2 — 第二輻射常數 C2 =1.4388×10-2m.K
λ — 波長、μm
T — 熱力學溫度K （T=273.15+t，t 為攝氏溫度值）
本儀表選用光電探測器件，它的λ=0.7-1.1μm,所得到輻射功率為： 。
測得被測目標的輻射能量，可以求得被測目標的溫度。ε（λT）為發射率，它是波長、溫度、
物體種類、表面狀態等諸因素的復雜函數。儀表通常由 ε（λT）=1 的黑體爐標準裝置標定，在測
量具體對象溫度時，用修正發射率辦法，減少測量誤差。
被測目標的輻射能量透過物鏡投射到分光鏡上，其可見光透過分劃板到達目鏡，用以觀察被
測目標。紅外輻射能量經分光鏡反射后會聚到探測器件（光電器件）靈敏面上。探測器件將入射
的光信號轉化為電信號，其輸出被前置放大電路放大。
2）探測器內具有光學瞄準系統，通過物鏡，在目鏡上可以很容易對準被測目標，測量時必
須目標在分劃板上的象比圓圈大，即保障被測目標充滿現場。
3）探測器中裝有接收紅外輻射的探測器件，同時裝有溫度補償電路，對環境溫度影響進行
補償。
4）探測器下部有防霧保護窗、手動閥門、調角器和窺視管。窺視管底盤上法蘭有四個固定
孔，將探測器系統牢固地固定在拱頂上。
5）窗口電源為AC 24-36V 1A。連接電線銅芯面積大于1mm2
或?qū)Ь€總電阻不過2?。
6）測溫探頭輸出線性化4-20mA信號。
7) 系統必須配置 WFD-RFBX 型電源箱。它為測溫探頭提供 DC24V 電源，為保護窗口提供
AC 24-36V 的加熱電源。
4．電源箱（必配）
1）外形如下（注：根據不同的現場環境或用戶特殊要求，外形及尺寸可能有變化。 ）
2）功能
WFD-RFBX 供電為 AC220V，它為測溫探頭提供 DC24V 工作電源，為保護窗口提供
AC24-36V 加熱電源。
五、設計選型
1．安裝方式
熱風爐紅外測溫儀有兩種安裝方式：立式型安裝和臥式安裝。
臥式安裝存在通道積水問題。為了避免這個問題，安裝時要抬高后部保持2-3°的傾角并開
較大孔，配置較大口徑的法蘭盤，如DN80法蘭盤。
立式型號：WFD-600RF-L
臥式型號：WFD-600RF-W
2．布線方案
從熱風爐爐頂現場到控制室的布線方案有二種：二芯線、六芯線
（1）如果熱風爐爐頂能提供AC220V 電源則只須鋪設二芯電纜。
WFD-RFBX 型電源箱放置于現場，它為測溫探頭提供 DC24V 電源，為保護窗口提供
AC24-36V 的加熱電源。這兩種電源線都較短，出廠時已配備好。因此，只需從爐頂?shù)娇刂剖忆?br /> 設一條二芯電纜傳輸4-20mA。也可使用原有的工業偶導線。
（2）如果熱風爐爐頂不能提供AC220V，則需鋪設六芯電纜
WFD-RFBX 型電源箱放置于控制室。 由它提供的DC24V 電源和窗口電源AC24-36V以及探
頭輸出的4-20mA信號共六根線可共用一根六芯電纜。單根線銅芯面積須大于1mm2
3．選配信號處理顯示器
如果需要熱風爐紅外測溫儀輸出S 分度或B 分度mV 信號， 則須選配WFD-600RF-X 型信號
處理顯示器。
詳見附件。
六、安裝和調試
1．安裝方式
對不同的應用現場和用戶的不同要求有不同的幾種安裝方式，如下圖所示。
