EF2RL-F2-0-1-0-06BL雙色光纖測溫儀紅外高溫計

作者：admina來源：時間：2024-06-25 16:22:47瀏覽量：349人閱讀

EF2RL-F2-0-1-0-06BL雙色光纖測溫儀紅外高溫計

E3ML2.4微米單色模式E3MH低溫金屬測溫儀2.4微米單色模式低溫雙色E2RL測溫儀

手動對焦選項便于安裝瞄準方式多樣，目視瞄準、視頻瞄準、LED 或激光瞄準選項 防護等級 IP65 (NEMA 4) 的不銹鋼外殼可抵御高達 65℃ 的環境溫度多種通信接口RS-485便于訪問網絡服務器、以太網 ASCII 和視頻流可編程繼電器輸出模擬量數字量同步輸出低溫雙色E2RL測溫儀

低溫雙色紅外測溫儀主要特征

光學高溫計主要設計用于OEM晶圓溫度測量應用，在非接觸式溫度測量方面具有顯著的性能優勢。突破在準確性、可重復性和穩定性方面具有行業**的性能。我們的性能優勢使我們能夠成功地測量許多應用中的過程
使用短波長進行低溫測量（25°C 或更高）
使用 200nm 紅外輻射測量低至 900°C 的單晶硅
精度高，分辨率高達0.001°C，精度高達1.5°C
速度高達每秒 1，000 個讀數
在任何給定波長下具有寬動態范圍
測溫重復性 0.1 oC , 溫漂不高于 0.1 oC
精密度高, 分辨率達 0.01 oC , 測溫精度1.5 oC

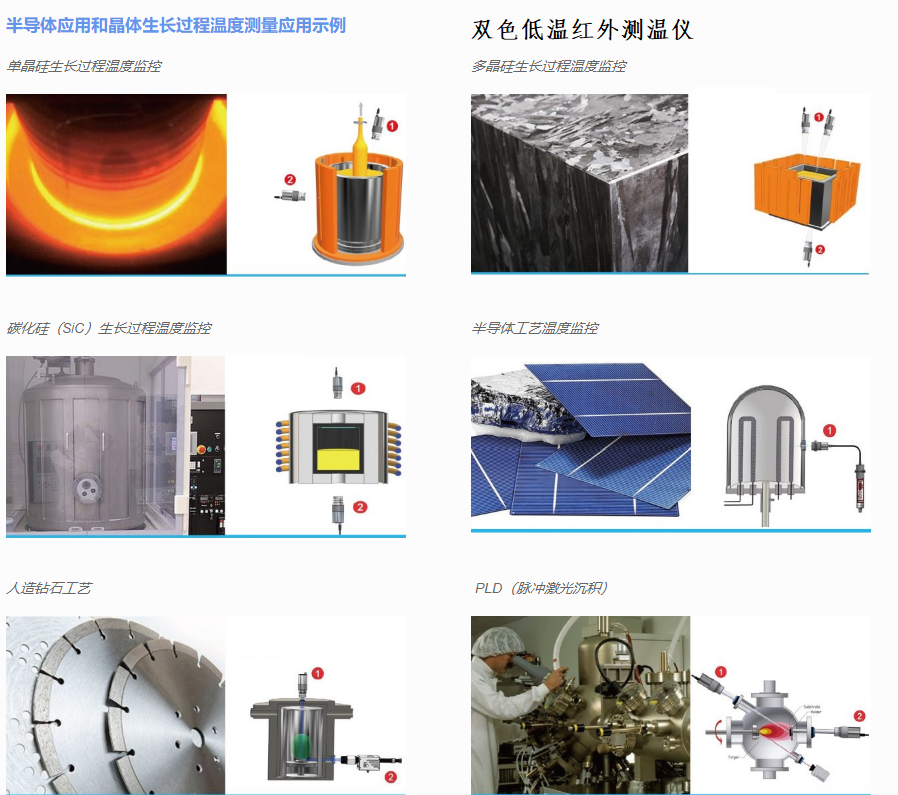

典型應用
硅晶生長光學高溫計
薄膜沉積光學高溫計
激光/感應焊接光學高溫計
玻璃加工光學高溫計
工業加熱光學高溫計

? 測溫范圍 300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C , 600~3000°C , 800~3000°C , 900~3750°C

? 顯示器和按鍵用于調整參數

? 測溫和發射率無關

? 最小可測物體直徑為：0.8mm

? 瞄準方式: 瞄準燈、通過透鏡瞄準、視頻瞄準

? 最快響應時間5 ms

? 線性溫度輸出0/4~20 mA

典型應用區域

? 鑄鐵退火光學高溫計

? 回火過程光學高溫計

? 淬火過程光學高溫計

? 去應力退火過程光學高溫計

技術指標

型號	DGR10N ， DGR10NV
測溫范圍	300~1100°C , 350~1300°C , 400~1600°C , 500~2300°C , 600~3000°C , 800~3000°C , 900-3750°C
子測溫范圍	在溫度范圍內可調，最小跨度 50°C
光譜范圍	1.5 μm ~ 1.9 μm
光學鏡頭	可變焦距，帶石英玻璃保護窗，最小測量目標2.5mm
距離系數比	100:1，200:1，300:1
測溫誤差	0.5 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s), 3000°C以上：1%+2K
重復精度	0.2 % 測量值(Tamb = 23 °C, ε = 1, t95 = 1s)
NETD	0.1 °C (TU = 23 °C, ε = 1, t95 = 1s)
響應時間 (t⁹⁵)	5 ms, 可調直到10 s
比色系數或坡度 K	0.800 ~ 1.200, 通過通信接口或紅外測溫儀上按鈕可以調節
發射率	0.050 ~ 1.000, 可通過軟件或紅外測溫儀上的按鈕調節(單色模式)
存儲方式	最大值存儲，通過通信接口可以調節
輸出信號	0/4 ~ 20 mA, 可通過軟件可調, 溫度線性, 最大負荷 : 500 歐
開關輸出/開關閾值	1個光耦繼電器, 最小負荷RLoad 48Ω / 在測溫范圍內可調
通信接口	RS485, 電隔離，半雙工, 最大115 kBd
瞄準方式	紅色激光瞄準燈，透鏡瞄準 ，視頻瞄準
軟件	Windows.下軟件 PYROSOFT Spot
可調參數	比色系數, 發射率 , 響應時間, 溫度單位°C 或 °F, 存儲方式, 子測溫范圍, 通過通信接口和軟件調節
用戶控制	比色系數/發射率控制按鈕(調節步長0.001), 瞄準燈按鈕, 顯示器
供電電源	24 V DC ± 25 %
功耗	最大1.5 W
操作溫度	0~70 °C
存儲溫度	–20~70 °C

鐵水紅外線測溫儀 鋼水紅外線測溫儀 鋁液紅外線測溫儀 無線紅外線測溫儀 光學高溫計 輻射溫度計

大量程紅外線測溫儀 低溫紅外線測溫儀 手持式紅外線測溫儀 便攜式紅外線測溫儀 分體式紅外測溫儀

本安隔爆紅外線測溫儀 防爆紅外測溫儀 玻璃加工紅外測溫儀 電力紅外測溫儀 紅外熱像儀 一體化紅外測溫儀

固定式紅外測溫儀 在線紅外線測溫儀 紅外雙色測溫儀 激光高溫紅外測溫儀 高溫在線紅外測溫儀 雙色高溫計

比色高溫測溫儀 激光雙色紅外測溫儀 雙色高溫紅外測溫儀 比色在線高溫計 非接觸激光紅外測溫儀 遠距離高溫計

遠距離紅外測溫儀 非接觸式高溫計 雙色紅外測溫儀輻射紅外測溫儀比色高溫計 熱風爐紅外測溫儀單色紅外線測溫儀

窖爐紅外測溫儀真空爐紅外高溫計 燒結爐紅外高溫計 單晶爐紅外高溫計 多晶爐紅外高溫計 光纖式紅外測溫儀

紅外溫度傳感器高溫比色測溫儀工業紅外線測溫儀感應加熱紅外測溫儀紅外光學高溫計 窯爐紅外測溫裝置

焚燒爐紅外測溫裝置光纖溫度傳感器光纖紅外測溫儀鑄造用連續紅外測溫儀鋁加工專用紅外線測溫儀視頻紅外測溫儀

鍛造熱處理溫度傳感器鍛造紅外線測溫儀非接觸紅外熱電偶火焰雙色溫度監測器光纖溫度傳感器雙激光紅外測溫儀

配電柜紅外測溫儀超快速紅外測溫儀鍛造紅外測溫儀感應加熱紅外測溫儀冶煉紅外測溫儀石墨紅外測溫儀

CVD紅外測溫儀雙色紅外測溫儀工業在線紅外測溫儀鋁專用紅外測溫儀焊接紅外測溫儀光亮金屬低溫紅外測溫儀

紅外溫度傳感器 485通訊紅外測溫儀在線式紅外測溫儀微波專用紅外測溫儀 4-20MA紅外測溫儀二線制紅外測溫儀

三線制紅外測溫儀四線制紅外測溫儀非接觸溫度傳感器防水紅外線測溫儀紅外測溫探頭瞄準型紅外測溫儀

雙色紅外測溫儀工作原理及其應用

一般紅外雙色測溫儀在許多工業領域,非接觸式測溫儀已成為有改進產品質量的重要工具,非接觸式測溫儀無需接觸被測物體,只測量其在0.7-1.4μm,電磁頻譜區域發出的紅外輻射。由于這種這一特性,非接觸式測溫儀通常和于測量運動的、不發近的或一接觸就會損壞的物體, 用于溫度極高的物體的測溫。PLUSFO雙色測溫儀是一種高速、高效、耐用的新一代智能紅外測溫儀。在極其惡劣的環境中,如空氣中有煙霧、灰塵、蒸汽和閏,以及目標不充滿視線均不受影響。
雙色紅外測溫儀工作原理及研發采用復合紅外探測器制作的雙色紅外測溫儀,包括有紅外測溫儀殼體,以及分別設置于紅外測溫儀殼體前端和后端的帶有瞄準鏡的瞄準管和可調焦鏡筒;紅外測溫儀殼體中部的外壁上設置有液晶顯示器,紅外測溫儀殼體內的前部設置有微處理器和電源裝置,紅外測溫儀殼體內的后部設置有復合紅外探測器,液晶顯示器,電源裝置,復合紅外探測器均與微處理器電連接.雙色紅外測溫儀工作原理及研發采用瞄準管的頂端通過螺紋連接有瞄準鏡,可以根據需要更換瞄準鏡,有利于適應多種距離的溫度測量,采用三棱鏡將不同頻率的光線分開,經過平面鏡折射到對應的復合紅外探測器表面上,提高了測量精度,避免了不同頻率光線之間的互相干擾.展開
雙色紅外測溫儀工作原理及研發1.采用復合紅外探測器制作的雙色紅外測溫儀，其特征在于：包括有紅外測溫儀殼體，雙色紅外測溫儀工作原理及研發的紅外測溫儀殼體前端設置有瞄準管，瞄準管的前端通過螺紋連接有瞄準鏡；所述的紅外測溫儀殼體的后端套接有可調焦鏡筒；所述的紅外測溫儀殼體前部的側壁上開有多個散熱孔；所述的紅外測溫儀殼體中部的外壁上設置有液晶顯示器，雙色紅外測溫儀工作原理及研發的紅外測溫儀殼體內的前部設置有微處理器和電源裝置，紅外測溫儀殼體內的后部設置有復合紅外探測器，雙色紅外測溫儀工作原理及研發的液晶顯示器、電源裝置、復合紅外探測器均與微處理器電連接；雙色紅外測溫儀工作原理及研發的電源裝置為液晶顯示器、微處理器、復合紅外探測器提供電源。

真空感應熔煉爐用帶吹掃在線紅外測溫系統

真空感應爐用帶吹掃可調節紅外測溫裝置
一種真空感應爐用帶吹掃可調節紅外測溫裝置，其特征在于，包括紅外測溫儀（1）、測溫儀接座（2）

高溫黑體式光纖溫度計，感應加熱真空爐液相溫場的方法
以新型高溫黑體式光纖溫度傳感器的開發應用為基礎,簡述了光纖溫度傳感器的測溫原理及制作,提出了采用高溫黑體式光纖溫度計在線檢測感應加熱真空爐液相溫場的方法

窖爐紅外雙色測溫系統 真空熔煉爐高溫計
窖爐紅外雙色測溫系統 真空熔煉爐高溫計開發生產工一種雙色紅外測溫系統,具體涉及一種真空熔煉爐紅外測溫系統.所述的具有紅外測溫系統的真空熔煉爐,包括真空熔煉爐體,真空熔煉爐體上部設置上蓋,上蓋頂部連接加料室,上蓋上設置視鏡,該裝置還包括紅外測溫儀,紅外測溫儀通過支架安裝在上蓋上

真空爐雙色紅外測溫儀監控系統的研發和生產
在真空爐觀察窗口加入氣管吹塵的方式,實現了測溫儀能夠長時間連續對真空爐測溫.由于利用非接觸紅外測溫方式存在受發射率影響測溫值的弊端,且目標發射率并不唯一,還隨著溫度的變化而變化,通過利用雙波比值的方式對目標發射率進行修正,其大大提高了測溫儀精度

晶圓真空爐加工紅外測溫儀
芯片真空爐加工紅外測溫儀 生產工藝

真空爐雙色測溫儀 真空熔煉爐紅外測溫儀

在線紅外測溫儀在真空爐溫度測量上的應用

低溫型的雙色紅外測溫儀 鋼鐵、冶金、真空爐、氣氛爐、熱處理專用比色高溫計

2500℃雙色紅外測溫儀紅外高溫計 石墨烯,冶金,真空爐,工業爐專用

3000℃ 紅外測溫儀高溫計 鋼鐵、冶金、氣氛爐、窯爐專用

廢液爐紅外雙色高溫測溫系統 固廢焚燒二燃室專用

工業爐、加熱爐、爐內紅外雙色測溫系統
RF-4A30本系列產品同樣適用于各類窯爐測溫，如水泥，環保，玻璃等行業
熱風爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分?，F(xiàn)代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫?zé)犸L(fēng)。熱風爐拱頂?shù)臏囟?，是安全、?zhǔn)確操作熱風爐所必需的重要數據。
1、傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
2、熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
4、為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。
5、該產品除了用于熱風爐測溫外，也可以用于加熱爐內溫度的測量。
