RFL-100 熱風爐紅外測溫系統 操作規程

為了克服上述缺點，我公司研制生產的 " RFL-100 熱風爐紅外測溫系統 " 很好地解決了以上問題，在日常溫度測量維護中實現了煉鐵高爐無休風正常運行。

系統特點：
全部是 304 不銹鋼附件；

氮?dú)獯祾?，免維護，使用壽命 10 年以上同軸視頻及十字激光復合瞄準可方便、準確的瞄準目標（目標Min值為 0.5mm）可調焦距，手動聚焦，調焦范圍從 90mm 起始 ,光學分辨率可達 300：1采用 1.0μm 和 1.6μm 短波探測器，可以有效降低因發射率設置導致的測量偏差免費的專業分析軟件，可進行瞄準測量。

客戶關心的問題

1. 熱風爐拱頂及熱風總管的溫度 , 是安全、準確操作熱風爐所必需的重要數據。傳統的測溫方法是采用熱電偶。
在溫度變化頻繁、壓力波動大的場合 , 容易損壞；響應慢不能準確反應爐內溫度的變化；既不經濟 , 又不便以維護；
2. 測量目標處高溫高壓環境；
3. 儀器露天安裝北方低溫、南方高溫儀器保溫問題須解決；
4. 保溫層很厚，測溫通道窄小，測量光路容易受阻；
提供良好的變焦技術，確保在不同的距離場可以準確聚焦
以下兩種版本可選：標準焦距 200mm ～ 無窮遠
infrared   RFL-100
標準焦距 300:1
光斑尺寸 0.7 1.0 1.5 2.3 3.7 5.3 8.3 16.7
測量距離 200 300 450 700 1100 1600 2500 5000
自動快照功能（根據時間和溫度設置值自動截取畫面和數據）
視頻圖像顯示和測量數據記錄
參數設置和信號處理功能
可遠程控制傳感器
測量參數
溫度量程
650 o C~1800 o C (10 180 )
385 o C~1600 o C (20 160 )
490 o C~2000 o C (20 200 )
光譜響應 1.0μm（10）、1.6μm（20）
光學分辨率（90% 能量） 300：1
系統精度（環溫 23±5 o C） ±（0.3% 或測量值 +2 o C）
重復精度（環溫 23±5 o C）
溫度分辨率
響應時間
±（0.1% 或測量值 +1 o C）
0.2K
1ms（90%）
發射率（可通過軟件調節） 0.100 ～ 1.100
透射率（可通過軟件調節） 0.100 ～ 1.000
信號處理
( 可通過軟件調節參數）
峰值保持，谷值保持，平均值，
可通過軟件設置
軟件 參數設置，視頻瞄準和過程監控

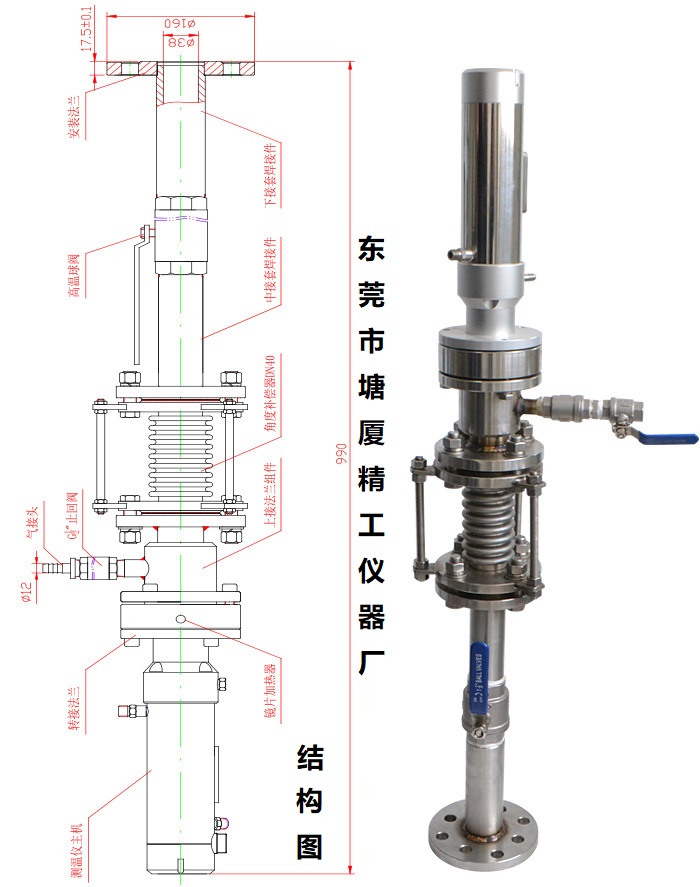

熱風爐測溫系統專用附件
熱風爐測溫系統選型指南：
infrared
RFL
A B C D E 描述
10 波長為 1.0 微米
20 波長為 1.6 微米
180 溫度范圍 650 ～ 1800 度
160 溫度范圍 385 ～ 1600 度
200 溫度范圍 490 ～ 2000 度
3M 傳感器線纜長度
